ReceiverOperatingCharacteristic

计算值以构建接收器工作特性(ROC)曲线。与ClassificationScore类似，此方法应用于真值向量。

bool vector::ReceiverOperatingCharacteristic(
   const matrix&                 pred_scores,   // 包含每类概率分布的矩阵
   const ENUM_ENUM_AVERAGE_MODE  mode           // 平均模式
   matrix&                       fpr,           // 计算每个阈值的假阳性率值
   matrix&                       tpr,           // 计算每个阈值的真阳性率值
   matrix&                       thresholds,    // 以降序排列阈值
   );

参数

pred_scores: [in] 包含一组水平向量（含有每个类的概率）的矩阵。矩阵行数必须与真值向量的大小相对应。
模式: [in] ENUM_AVERAGE_MODE枚举的平均模式。只使用AVERAGE_NONE，AVERAGE_BINARY和AVERAGE_MICRO。
fpr: [out] 假阳性率曲线计算值的矩阵。如果不使用平均模式 (AVERAGE_NONE)，则矩阵中的行数对应于模型类的数量。列数对应于真值向量的大小（或概率分布矩阵pred_score中的行数）。在微平均的情况下，矩阵中的行数对应于阈值的总数，不包括重复项。
tpr: [out] 真阳性率曲线计算值的矩阵。
threshold: [out] 对概率矩阵进行排序得到的阈值矩阵

注意

请参阅ClassificationScore方法的注释。

例如

绘制ROC图的示例，其中tpr值绘制在y轴上，fpr值绘制在x轴上。此外，fpr图和tpr图也分别绘制，阈值绘制在x轴上

matrixf mat_thres;
   matrixf mat_fpr;
   matrixf mat_tpr;

   if(y_true.ReceiverOperatingCharacteristic(y_scores,AVERAGE_MICRO,mat_fpr,mat_tpr,mat_thres))
     {
      double fpr[],tpr[],thres[];
      ArrayResize(fpr,mat_thres.Cols());
      ArrayResize(tpr,mat_thres.Cols());
      ArrayResize(thres,mat_thres.Cols());

      for(uint i=0; i<fpr.Size(); i++)
        {
         fpr[i]=mat_fpr[0][i];
         tpr[i]=mat_tpr[0][i];
         thres[i]=mat_thres[0][i];
        }
      thres[0]=thres[1]+0.001;

      PlotCurve("ROC curve (micro average)","roc","0.5",fpr,tpr);
      Plot2Curves("fpr-tpr (micro average)","fpr","tpr",thres,fpr,tpr);
     }

结果曲线：

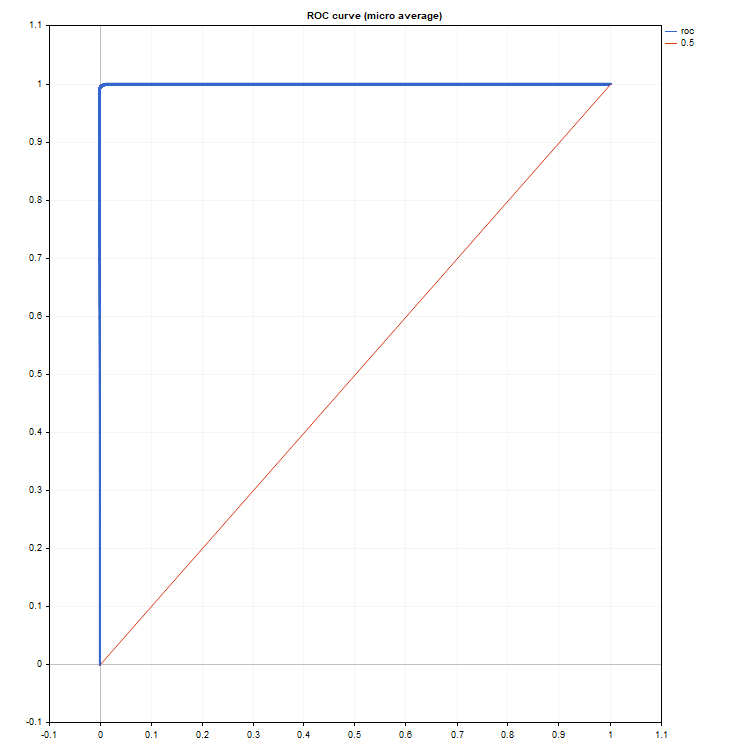

接收器工作特性(ROC)

fpr-tpr图的微平均

图形输出代码很简单，并且基于<Graphics/Graphic.mqh>标准库。

示例使用mnist.onnx模型的数据。代码在PrecisionRecall方法描述中展示。

ROC AUC接近理想值。

roc auc score micro = [0.99991]
